Xinzhe Blades è un produttore e fabbrica professionale cinese di soluzioni di ingranaggi interni di precisione progettate per sistemi di trasmissione compatti e ad alto carico. Sviluppati per applicazioni in cui lo spazio di installazione è limitato ma la precisione della trasmissione è fondamentale, i nostri prodotti Internal Gear sono progettati utilizzando tecnologie avanzate di modellatura, rettifica e cementazione degli ingranaggi per garantire prestazioni di accoppiamento precise e una durata operativa prolungata.
In qualità di fornitore esperto di parti metalliche di precisione, Xinzhe Blades fornisce la produzione di ingranaggi interni sia standard che personalizzati per clienti OEM globali, produttori di apparecchiature e integratori di sistemi di trasmissione industriale.
• Sistemi di riduttori epicicloidali
• Riduttori di precisione
• Riduttori camper
• Sistemi di azionamento armonico
• Giunti robotici
• Sistemi di trasmissione automobilistici
• Apparecchiature per semiconduttori
• Macchinari medici
• Gruppi di azionamento di precisione aerospaziali

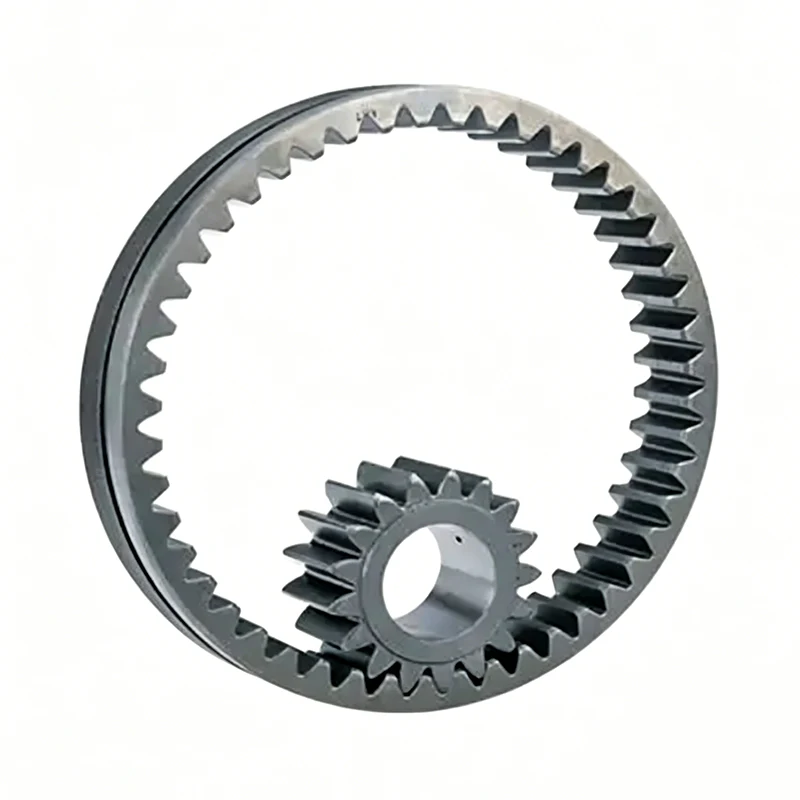

L'Internal Gear è un componente di trasmissione di precisione con denti lavorati sulla circonferenza interna di un corpo di ingranaggio a forma di anello. Si ingrana con ingranaggi esterni per trasmettere la coppia mantenendo un interasse compatto.
Rispetto agli ingranaggi esterni convenzionali, Internal Gear offre:
• Design strutturale più compatto
• Maggiore utilizzo dello spazio
• Ingranamento multidente stabile
• Riduzione delle vibrazioni e del rumore
• Maggiore efficienza di trasmissione
• Maggiori rapporti di riduzione ottenibili
|
Parametro |
Specificazione standard |
|
Nome del prodotto |
Ingranaggio interno |
|
Marca |
Lame Xinzhé |
|
Opzioni materiali |
20CrMnTi / 40Cr / 42CrMo / Acciaio legato |
|
Diametro interno |
80–400 mm |
|
Gamma di moduli |
1,5–8 mm |
|
Numero di denti |
20–80 denti |
|
Larghezza dell'ingranaggio |
10–60 mm |
|
Grado di precisione |
GB/T 10095 Grado 7/Grado 6 Opzionale |
|
Angolo di pressione |
20° |
|
Coefficiente di addendum |
1.0 |
|
Coefficiente di gioco |
0.25 |
|
Rugosità superficiale |
Ra≤0,8μm |
|
Trattamento termico |
Carburazione/tempra ad alta frequenza |
|
Durezza superficiale |
HRC58–62 |
|
Efficienza di trasmissione |
Fino al 95% |
|
Personalizzazione |
Disponibile |
La nostra fabbrica in Cina adotta rigorosi standard di produzione di precisione:
Acciaio legato di alta qualità con composizione chimica verificata
La scanalatura degli ingranaggi CNC ad alta precisione garantisce la coerenza del profilo dei denti
Migliora la finitura superficiale del dente e riduce l'errore di meshatura
Migliora la durezza superficiale e la resistenza alla fatica
Riduce al minimo lo stress interno e migliora la stabilità dimensionale
Test di runout, profilo del dente, durezza e concentricità
La disposizione dei denti interni riduce lo spazio di installazione di oltre il 30%, ideale per apparecchiature miniaturizzate.
La precisione dell'ingranaggio raggiunge il grado 6–7, garantendo una rotazione fluida e un rapporto di velocità costante.
Le superfici dei denti indurite forniscono una forte resistenza all'usura, alla vaiolatura e alla rottura dei denti.
Il contatto multiplo dei denti riduce la perdita di attrito e migliora l'efficienza della trasmissione.
Rispetto agli ingranaggi convenzionali, la durata utile è prolungata di oltre il 40%.
In qualità di fornitore esperto di ingranaggi interni, Xinzhe Blades supporta la personalizzazione completa non standard.
SÌ. La nostra fabbrica fornisce la personalizzazione completa di diametro interno, modulo, numero di denti, larghezza, trattamento termico e grado di precisione in base ai vostri disegni o parametri tecnici.
I nostri prodotti sono ampiamente forniti ai settori della robotica, automobilistico, dell'automazione industriale, della produzione di riduttori, aerospaziale e delle apparecchiature di precisione.
Utilizziamo la modellatura di precisione CNC, la rettifica degli ingranaggi e un rigoroso controllo di qualità, inclusi test di concentricità e verifica del profilo dei denti.
SÌ. La produzione di campioni è disponibile per test e verifica dell'assemblaggio.
In qualità di produttore professionale di ingranaggi interni in Cina, Xinzhe Blades combina esperienza nella lavorazione di precisione, controllo di qualità stabile e capacità di produzione flessibile.
Offriamo:
• Prezzi di fabbrica diretti
• Consegna veloce
• Supporto OEM/ODM
• Controllo di qualità rigoroso
• Assistenza tecnica al disegno
• Assistenza post-vendita reattiva
Che tu abbia bisogno di componenti di ingranaggi interni di precisione standard o di soluzioni di trasmissione completamente personalizzate, Xinzhe Blades è il tuo affidabile partner di produzione a lungo termine in Cina.
